1、投影曲线顾名思义就是把已有曲线垂直投影到指定平面，这个曲线可以是二维曲线，实体，或片体的边。如图，投影曲线所在的位置。
2、被投影的曲线大致分为三种情况，1、二维曲线，2、实体的边，3、片体的边。
首先来看

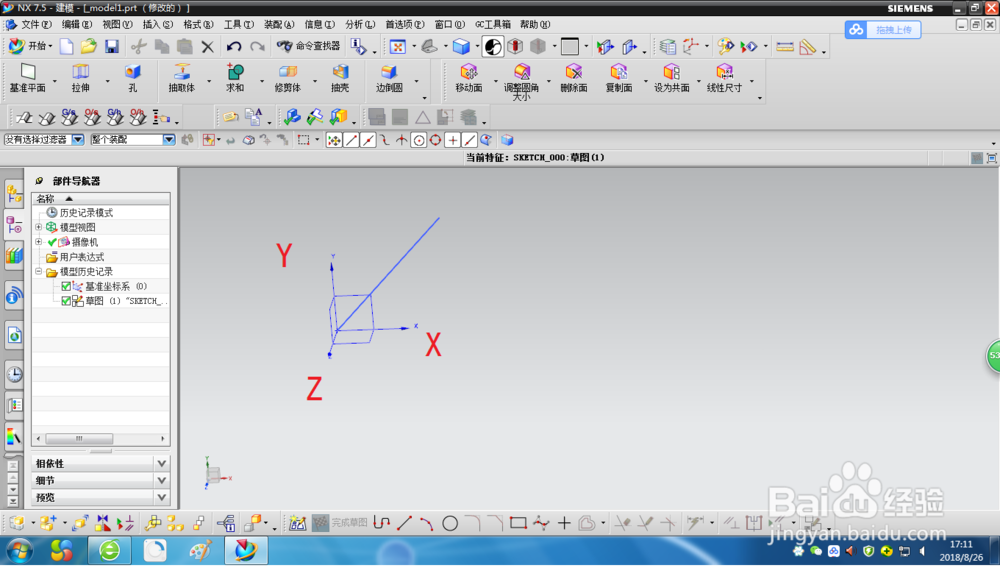

第1种：二维曲线，如图在XC-YC面有一条曲线

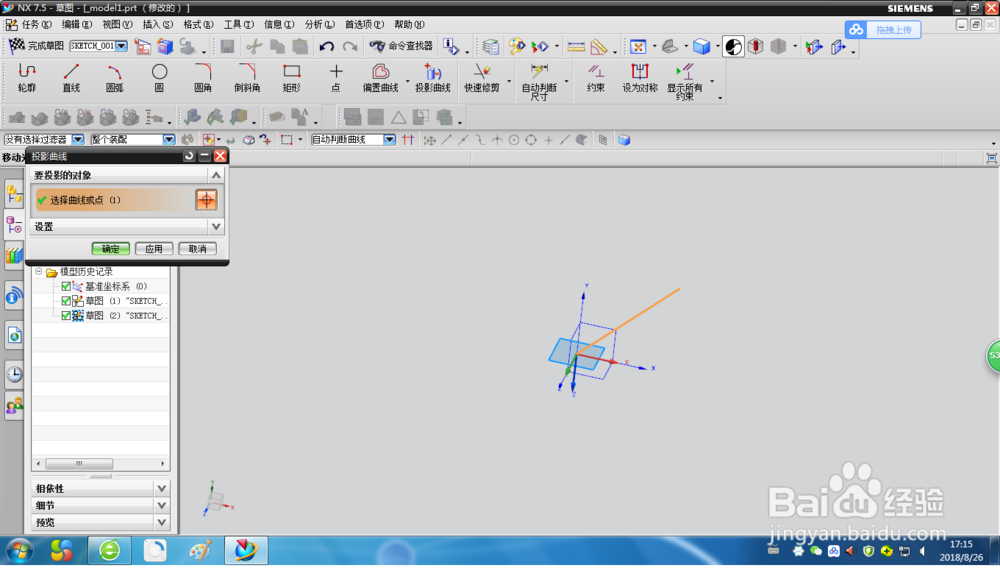

3、现在把它投影到XC-ZC面。以XC-ZC创建平面，然后选择添加现有曲线，然后选择XC-YC面的曲线

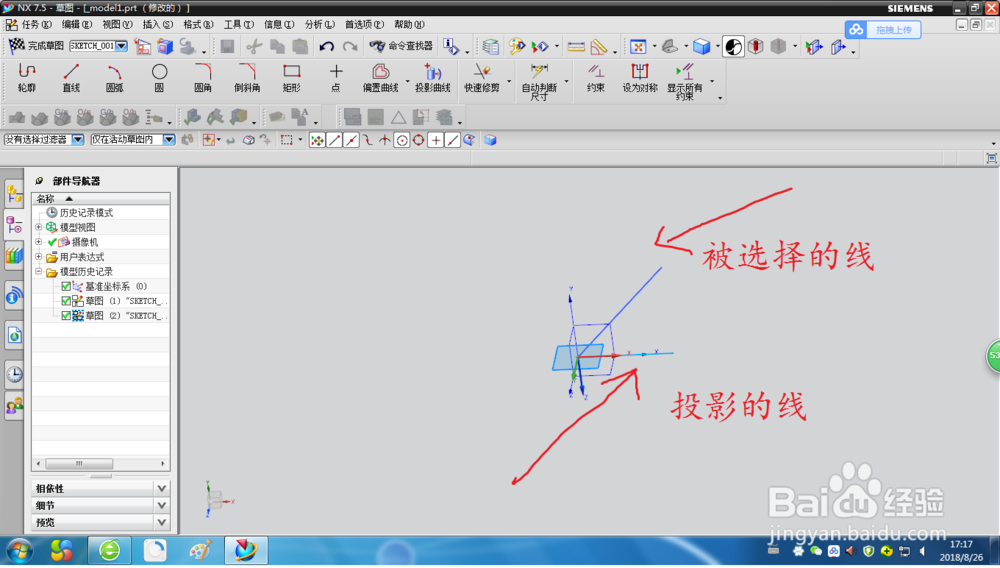

4、点击确定，如图，XC-YC面的曲线已经投影到了XC-ZC面。

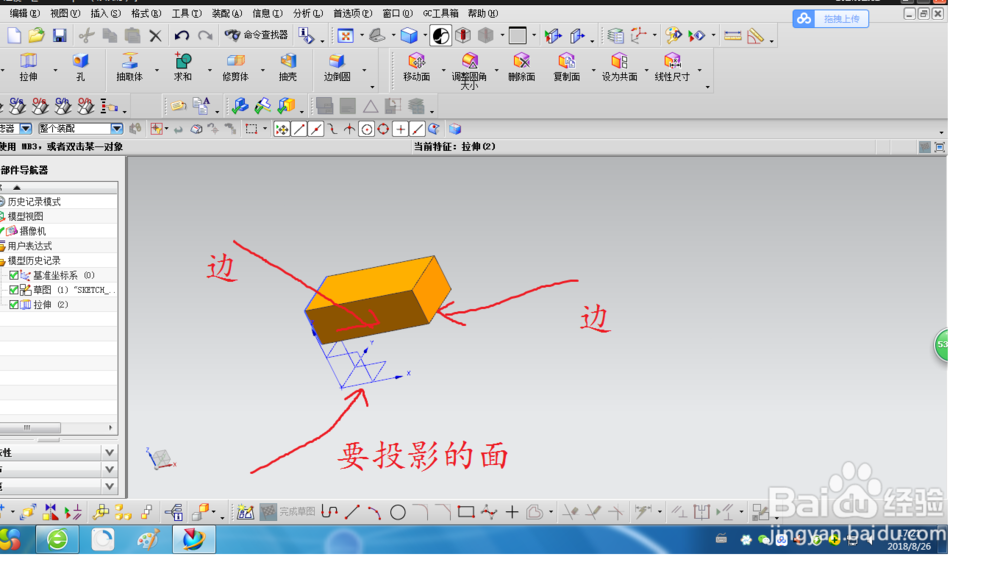

5、第二种和第三种一块讲，因为都是体得得边，基本类似，我们以实体的边为例，如图，要投影图示的曲线到XC-YC面

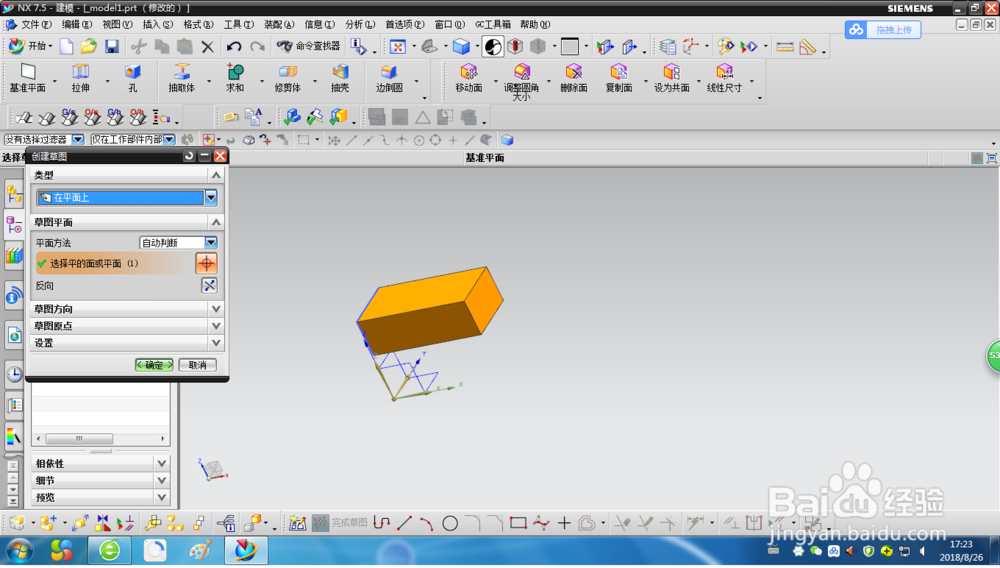

6、以XC-YC面创建草图

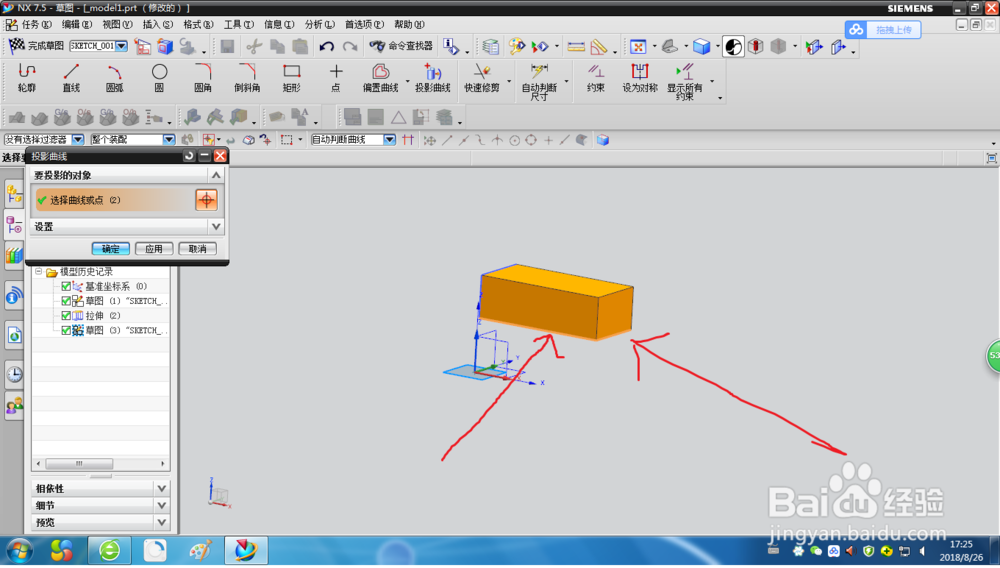

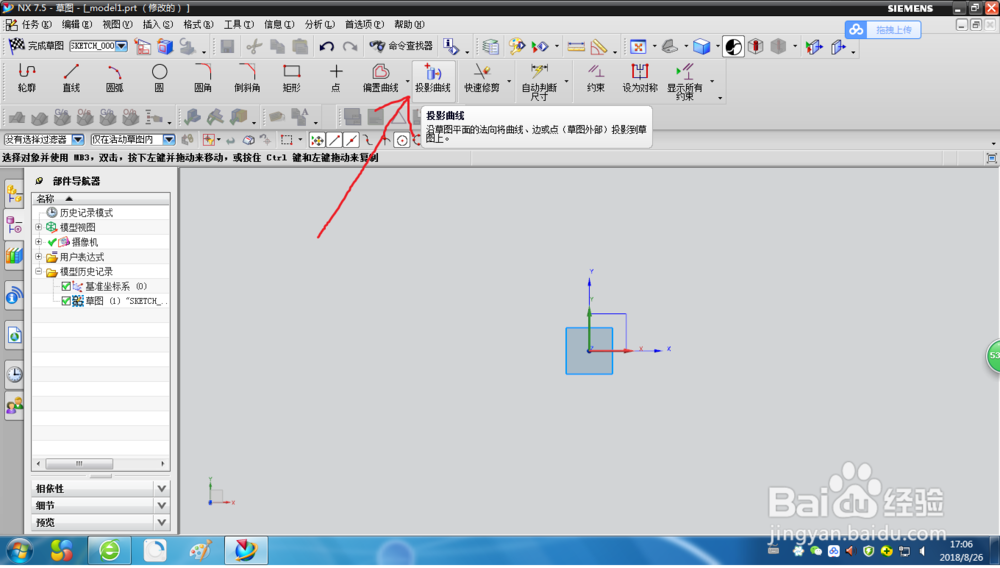

7、然后选择【投影曲线】命令，选择图示的边
8、点击确定，如图所示，曲线已经投影到XC-YC面。
